SVG基础入门篇

可缩放矢量图形(Scalable Vector Graphics,SVG),是一种用于描述二维的矢量图形,基于 XML 的标记语言。作为一个基于文本的开放网络标准,SVG能够优雅而简洁地渲染不同大小的图形,并和 CSS,DOM,JavaScript 和 SMIL 等其他网络标准无缝衔接。本质上,SVG 相对于图像,就好比 HTML 相对于文本。

和传统的点阵图像模式,像 JPEG 和 PNG 不同,SVG 格式提供的是矢量图,这意味着它的图像能够被无限放大而不失真或降低质量,并且可以方便地修改内容。

SVG 是由万维网联盟(W3C)自 1999 年开始开发的开放标准。

  • SVG 是指可伸缩矢量图形

  • SVG 用来定义用于网络的基于矢量的图形

  • SVG 使用 XML 格式定义图形

  • SVG 图像在放大或缩小(改变尺寸)的情况下,其图形质量不会受受损失

  • SVG 是 W3C 的一个标准

SVG 有哪些优缺点

与其他图像格式相比,使用 SVG 的优势在于:

  • SVG 是矢量格式,可呈现任何大小而不降低其质量

  • SVG 支持静止或动态图像

  • SVG 支持透明度

  • SVG 可被非常多的工具读取和修改(比如:代码或文本编辑器)

  • SVG 可以从 Adobe Illustrator 或 Sketch 等设计软件中导出

  • SVG 是由于基于文本的格式,是可搜索的(很适合制作地图)

  • SVG 是开放的标准。现代浏览器支持 SVG 格式,并且面向未来

  • SVG 文件是纯粹的 XML

  • SVG 格式具有高度可压缩性和轻量级

SVG 也有一些缺点:

  • 设计 SVG 可能会变得复杂

  • 在某些版本过低的浏览器上无法呈现

  • 电子邮件客户端支持有限

  • SVG 的效率可能会不如 PNG 好。因为它需要运行时的计算和对应平台的渲染绘制。

  • 渲染效果不一致。不同的浏览器乃至不同的平台的抗锯齿处理千差万别,尤其是用户关掉抗锯齿的情况下,多边形(边数较多)图标会惨不忍睹。

浏览器中如何使用SVG元素

**注意:在外部文件引入的 SVG 必须与原始文件同源 **

要在浏览器中显示(前提是浏览器支持),可以通过几种方法来实现:

  • HTML 元素引入 SVG 文件

    • 使用 iframe 元素来嵌入SVG图像

    • 使用 img 元素来嵌入SVG图像

<iframe src="./assets/img/snowman.svg" width="200" height="200" ></iframe>
<img src="./assets/img/snowman.svg"  width="300" />

引入DEMO

  • 在 CSS 样式中使用 SVG 来对HTML内容应用图像效果

    • 将 SVG 图像作为背景图像嵌入

    div {
        background: url(img/snowman.svg) no-repeat center;
        background-size : 300px 200px;
    }
    • 现代浏览器支持在 CSS 样式中使用 SVG 来对 HTML 内容应用图像效果。

      你可以在同一文件中使用 SVG 样式,也可以通过外部样式表引入。有三个属性可以使用: mask、clip-path、filter。

      <svg >
          <mask id="mask-1"> ... </mask>
          <clipPath id="clipping-path-1"> ... </clipPath>
          <filter id="f1"> ... </filter>
      </svg>
      .target {
          mask: url(#mask-1);
          clip-path: url(#clipping-path-1);
          filter:url(#f1);
      }
      .target2 { /*使用外部引用*/
          clip-path: url(resources.svg#c1);
      }
  • 将 SVG 直接嵌套在 HTML 中

    • 直接使用 svg 元素,通过代码将SVG图像嵌入到HTML代码中。

    <section class="box_02">
      <svg width="447.64197" height="631.57538">
        ...
      </svg>
    </section>

    直接嵌套DEMO

    • 使用 embed、object 元素来嵌入SVG图像。(不推荐使用)

    <embed src="img/snowman.svg" width="300" height="220" type="image/svg+xml" />
    <object data="img/snowman.svg" width="300" height="200" type="image/svg+xml"/>

SVG 文档基本结构

一个独立的SVG文件,也就是平时看到的以扩展名 .svg 结尾的文件。一个简单的SVG图形例子:

<?xml version="1.0" encoding="utf-8" standalone="no"?>
<svg xmlns="http://www.w3.org/2000/svg" version="1.0">
    <circle cx="100" cy="50" r="40" stroke="black" stroke-width="2" fill="red" />
</csvg>
  • XML声明:和HTML文档的DTD声明是类似的。

    <!---类似于HTML文档的DTD声明 <!DOCTYPE html> -->
    <?xml version="1.0" encoding="UTF-8" standalone="no"?>

    version="1.0"encoding="utf-8" 无论如何都是默认值。

    standalone 属性 规定此 SVG 文件是否是"独立的",或含有对外部文件的引用。standalone="no" 意味着 SVG 文档会引用一个外部文件。

  • svg 根元素包括一个用来描述 SVG 的 XML 声明空间。

    <!---类似于HTML文档的HTML中的命名空间声明 <html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en" lang="en"> -->
    <svg xmlns="http://www.w3.org/2000/svg">

嵌入 HTML5 文档中的 SVG 不应具有独立的 XML 声明。在格式良好的XML中只允许使用一个XML声明,并且如果有,它必须位于顶部。而通过 html5 img 或 css background-images 引用的 SVG 必须有自己的 XML 声明。

几个重要的 SVG 概念

1.viewport

视口,表示 SVG 可见区域的大小,或者可以想象成画布大小(与 canvas 的画布概念相似)。SVG 中超出视窗边界的区域会被裁切并且隐藏。

<svg width="500" height="300"></svg>

2.viewBox 属性

viewBox 是 “视区盒子” 的意思,即,创建一个可伸展的盒子,用以承载一组图形。当 viewBox 的大小与 viewport 不一致时,盒子会自动伸缩(与 preserveAspectRatio 属性有关)。

viewBox="min-x, min-y, width and height"

viewBox 大小,默认是与 viewport 相同。不允许宽度和高度为负值,0则禁用元素的呈现。

<section class="box_16">
    <svg width="400" height="300" viewBox="0,0,40,30" style="border: 1px solid #eee;">
        <rect x="10" y="5" width="20" height="15" fill="#0aa" />
        <line x1="20" y1="15" x2="20" y2="30" stroke="orange" stroke-width="2" />
    </svg>
</section>

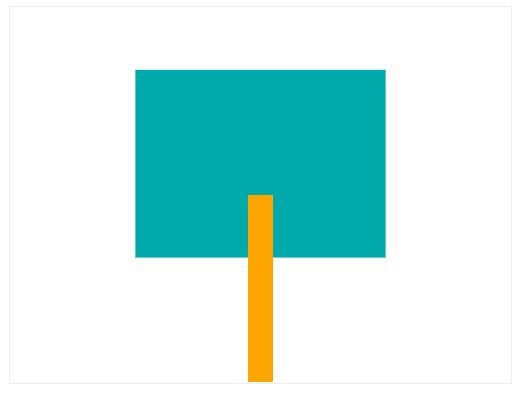

viewBox属性DEMO

如上所示,viewBox 的大小是 40 * 30,viewport 的大小是 400 * 300。实现渲染时,会将 viewBox 放大 10 倍。

有 marker、pattern、svg、symbol、view 等五个 svg 元素可以有这个属性。

3.preserveAspectRatio属性

有时候,通常我们使用 viewBox 属性时,希望图形拉伸占据整个视口。 在其他情况下,为了保持图形的长宽比,必须使用统一的缩放比例。preserveAspectRatio 属性表示是否强制进行统一缩放。

对于支持该属性的所有元素,除了 image 元素之外,preserveAspectRatio 只适用于元素上 viewBox 值的元素,如果元素没有提供属性 viewBox ,则忽略了preserveAspectRatio。

preserveAspectRatio="<align> <meetOrSlice>"
  • **align:**表示是否强制统一缩放。当 SVG 的 viewbox 属性与视图属性宽高比不一致时使用。默认值 xMidYMid ,即,居中。

    align 属性的值一定是下列的值之一:

    • none:不会进行强制统一缩放。注意: 如果 align 的值是 none ,则 meetOrSlice 属性的值将会被忽略。

    • xMinYMin: 强制统一缩放。viewbox 与 viewport X方向左对齐、Y 方向上对齐。

    • xMidYMin:强制统一缩放。viewbox 与 viewport X方向居中、Y 方向上对齐。

    • xMaxYMin:强制统一缩放。viewbox 与 viewport X方向居右、Y 方向上对齐。

    • xMinYMid: 强制统一缩放。viewbox 与 viewport X方向左对齐、Y 方向居中。

    • xMidYMid (默认值) :强制统一缩放。viewbox 与 viewport X方向、Y 方向都居中。

    • xMaxYMid:强制统一缩放。viewbox 与 viewport X方向右对齐、Y 方向居中。

    • xMinYMax:强制统一缩放。viewbox 与 viewport X方向左对齐、Y 方向下对齐。

    • xMidYMax:强制统一缩放。viewbox 与 viewport X方向居中、Y 方向下对齐。

    • xMaxYMax:强制统一缩放。viewbox 与 viewport X方向右对齐、Y 方向下对齐。

  • **meetOrSlice:**可选。默认值 meet,即图形将缩放到。

    • **meet:**默认值。这种情况下,宽高比将会被保留,尽可能的放大 SVG 的 viewbox,但要确保整个 viewbox 在视图窗口内是可见的。

    • slice: 这种情况下,宽高比将会被保留,尽可能的放大 SVG 的 viewbox,并且要确保宽、高都覆盖整个视图窗口。

    • **none:**扭曲纵横比以充分适应viewport

SVG 中的坐标系统

SVG 的坐标系统分为三种类型:

  • 初始坐标系统

  • 转换坐标系统

  • 嵌套坐标系统

初始坐标系统

初始视窗坐标系是一个建立在视窗(viewport)上的坐标系。原点(0,0)在视窗的左上角,X轴正向指向右,Y轴正向指向下,初始坐标系中的一个单位等于视窗中的一个”像素”(更确切的说是一个单位)。

初始用户坐标系 是通过 VIEWBOX 建立在 SVG 画布上的坐标系。这个坐标系一开始和初始视窗坐标系完全一样-它自己的原点位于视窗左上角,x 轴正向指向右,y 轴正向指向下。

<svg width="300" height="300"></svg>

转换坐标系统

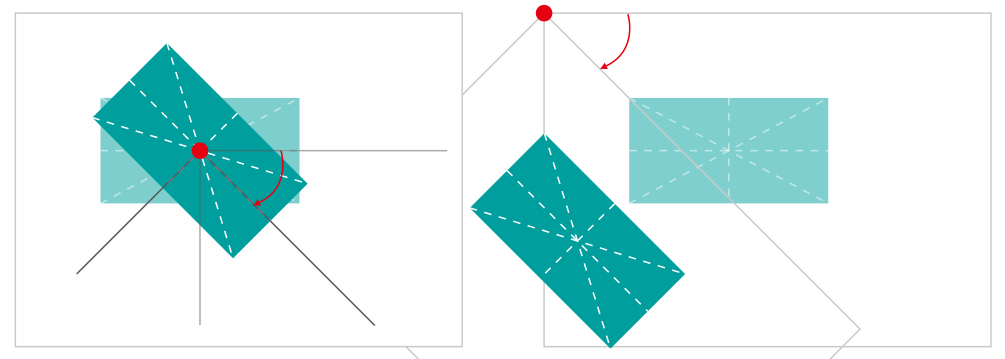

可以使用 transform 属性来对元素的坐标系统进行变换。transform 属性的作用对象是元素所在的坐标系统,而不是元素本身。

在 SVG 规范中,transform 属性的作用是 在被添加的元素上建立新用户空间坐标系(当前坐标系) (效果与 viewBox 类似)。

它和 CSS 中 transform 属性的变换函数,都是基于坐标系变换的。它们的区别在于:HTML 元素的坐标系建立在元素自身上,而 SVG中,元素坐标系是基于是 初始坐标系当前用户空间坐标系 创建的 。

svg 元素有多个变换时,下一个变换的坐标系是基于上一个变换完成后的坐标系创建的,并且其子元素变换的坐标系,也是基于父元素变换后的坐标系创建的。

嵌套坐标系统

在 svg 元素中可以嵌套 svg 元素。外面的 svg 创建一个 Viewport 和坐标系统,而且嵌套在里面的 svg 也可以创建一个 Viewport 和坐标系统。

如果你不声明子 SVG 的 x 和 y 属性,它们默认是 0。如果你不声明 height 和 width 属性,svg 会是父 SVG 宽度和高度的 100%。

除了可以通过嵌套 svg 外,也可以使用例如 use、symbol 的元素来建立新的 viewport 和用户坐标系。

SVG 的基本组成元素

一个简单的 SVG 文档由 svg 根元素和基本的形状元素构成。另外还有一个 g 元素,它用来把若干个基本形状编成一个组。

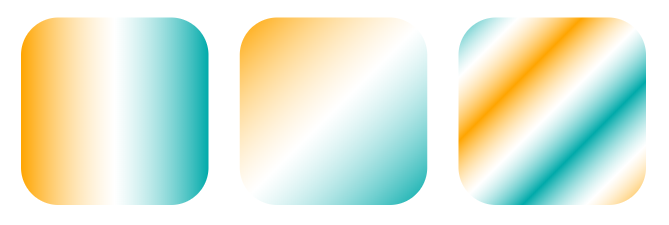

从这些开始,SVG 可以变得更加复杂。SVG 支持渐变、旋转、动画、滤镜效果、与 JavaScript 交互等等功能,但是所有这些额外的语言特性,都需要在一个定义好的图形区域内实现。

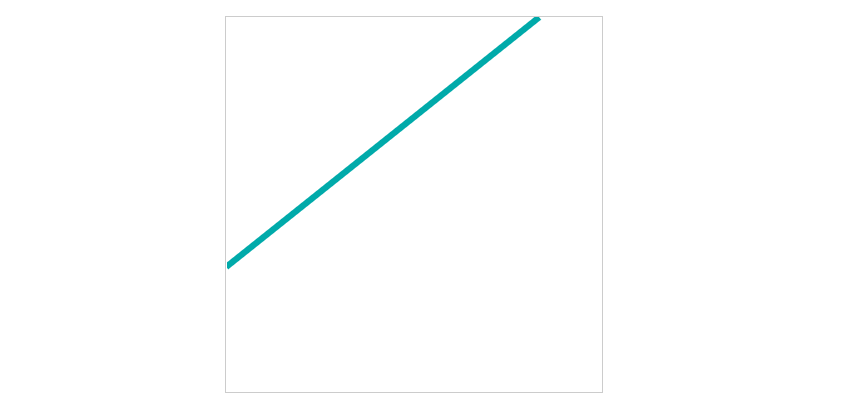

1.line元素(直线)

line 元素是一个 SVG 基本形状,用来创建一条连接两个点的线。

  • x1:起点x坐标

  • y1:起点y坐标

  • x2:终点x坐标

  • y2:终点y坐标

<section class="box_03">
    <svg width="300px" height="300px" style="border: 1px solid #ccc;">
        <line x1="0" y1="200" x2="250" y2="0" stroke="#0aa" stroke-width="5" />
    </svg>
</section>

line元素DEMO

2.rect元素(矩形)

rect 元素是 SVG 的一个基本形状,用来创建矩形,基于一个角位置以及它的宽和高。它还可以用来创建圆角矩形。

  • x:左上角x坐标

  • y:左上角y坐标

  • width:宽度

  • height:高度

  • rx:x方向的圆角半径

  • ry:y方向的圆角半径

<section class="box_04">
    <svg width="300px" height="150px" style="border: 1px solid #ccc;">
        <rect x="20" y="20" width="250px" height="125px" rx="5" ry="5" fill="teal" />
    </svg>
</section>

rect元素DEMO

3.circle元素 (圆)

circle 元素是一个 SVG 的基本形状,用来创建圆,基于一个圆心和一个半径。

  • cx:圆心x坐标

  • xy:圆心y坐标

  • r:半径

<section class="box_05">
    <svg width="300px" height="300px" style="border: 1px solid #ccc;">
        <circle cx="100" cy="100" r="50" fill="#0aa"></circle>
    </svg>
</section>

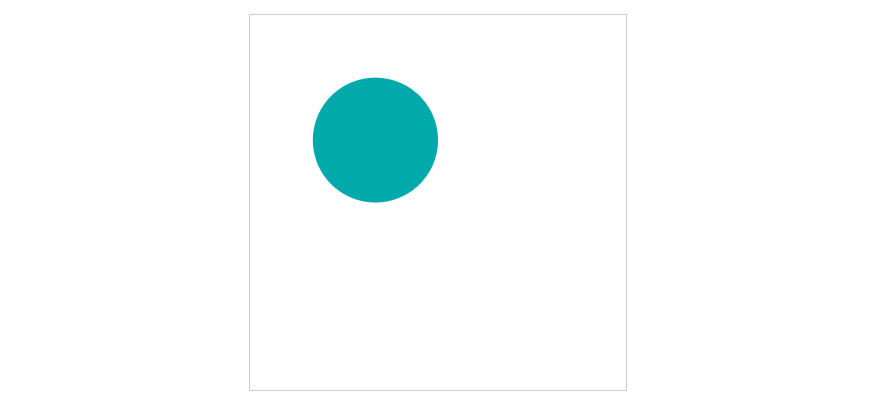

circle元素DEMO

4.ellipse元素(椭圆)

ellipse 元素是一个 SVG 基本形状,用来创建一个椭圆,基于一个中心坐标以及它们的 x 半径和 y 半径。

  • cx:圆心x坐标

  • cy:圆心y坐标c

  • rx:x方向半径

  • ry:y方向半径

<section class="box_06">
    <svg width="300px" height="300px" style="border: 1px solid #ccc;">
        <ellipse cx="150" cy="150" rx="100" ry="75" fill="#0aa" />
    </svg>
</section>

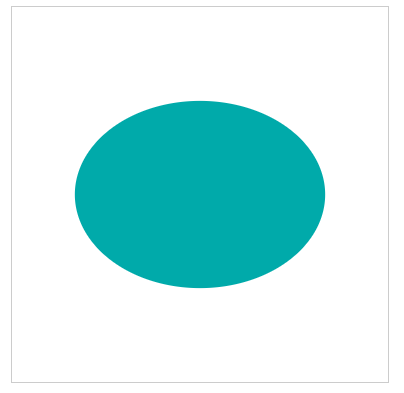

ellipse元素DEMO

5.polygon元素 (闭合多边形)

polygon 元素是由连接一组点集的直线构成。polygon 的路径在最后一个点处自动回到第一个点。需要注意的是,矩形也是一种多边形。

  • potins:定义了用来画一个 polygon 元素或 polyline 元素的点的数列。每个点用用户坐标系统中的一个 X 坐标和 Y 坐标定义。用逗号分开每个点。

<section class="box_07">
    <svg width="300px" height="300px" style="border: 1px solid #ccc;">
        <polygon points="0,50 50,0 150,0 200,50 150,100 50,100" fill="#0aa"></polygon>
    </svg>
</section>

polygon元素DEMO

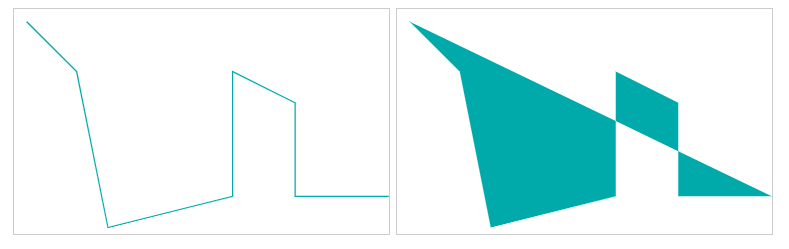

6.polyline元素 (折线)

polyline 元素是 SVG 的一个基本形状,用来创建一系列直线连接多个点。典型的一个 polyline 是用来创建一个开放的形状,最后一点不与第一点相连。

<section class="box_08">
    <svg width="300px" height="180px" style="border: 1px solid #ccc;">
        <polyline points="10 10,50 50,75 175,175 150,175 50,225 75,225 150,300 150" fill="none" stroke="#0aa" />
    </svg>
    <svg width="300px" height="180px" style="border: 1px solid #ccc;">
        <polyline points="10 10,50 50,75 175,175 150,175 50,225 75,225 150,300 150" fill="#0aa" stroke="none" />
    </svg>
</section>

polyline元素DEMO

7.image元素(图片)

允许在一个 SVG 对象内部呈现光栅图像。它表现为图像文件或者其他 SVG 文件。SVG 图像格式转换软件支持 JPEG、PNG 格式,是否支持动图 GIF 不明确。

  • x:图像水平方向上到原点的距离

  • y:图像竖直方向上到原点的距离

  • width:图像宽度。和 HTML 的 img 不同,该属性是必须的

  • height:图像高度。和 HTML 的 img 不同,该属性是必须的

  • xlink:href:图像的 URL 指向

  • preserveAspectRatio:控制图像比例

<section class="box_26">
    <svg width="500" height="300">
        <image xlink:href="img/20190419141710_4735vxaqwhri_small.jpg" x="0" y="0" height="300" width="300" />
    </svg>
</section>

image元素DEMO

  • 如果你没有设置 x 属性或 y 属性,它们自动被设置为 0

  • 如果你没有设置 height 属性或 width 属性,它们自动被设置为 0

  • 如果 width 属性或 height 等于0,将不会呈现这个图像

8.textPath(文本)

text 元素定义了一个由文字组成的图形。

注意:我们可以将渐变、图案、剪切路径、遮罩或者滤镜应用到 text 上。

  • x、y:在用户坐标系统中标识了一个 x 轴、y 轴坐标。

  • dx、dy:一个元素或其内容在 x 轴、y 轴方向上的偏移,偏移量取决于设置该属性的元素。

  • text-anchor:用来描述该文本与所给点的对齐方式 (开头、中间、末尾对齐) 。取值:start | middle | end。

  • rotate:指定动画元素沿 animateMotion 元素中指定的路径行进时如何旋转。取值: auto| auto-reverse| number。

  • textLength:指定文本将绘制到的空间的宽度。

  • lengthAdjust:控制文本如何拉伸到该 textLength 属性定义的长度。取值:spacing | spacingAndGlyphs。

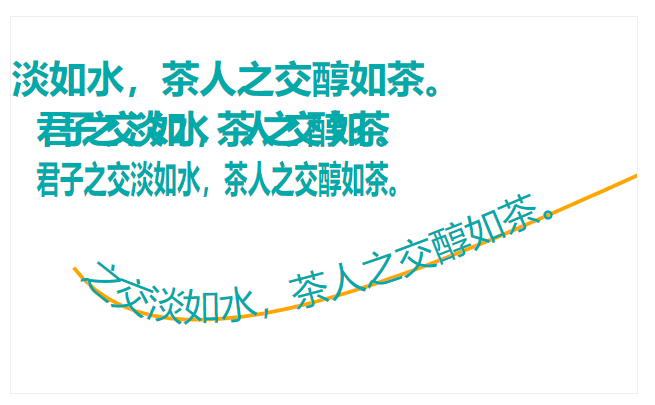

9.textPath元素(文本路径)

除了笔直地绘制一行文字以外, SVG 也可以根据 path 元素的形状来放置文字。 只要在 textPath 元素内部放置文本,并通过其 xlink:href 属性值引用 path 元素,我们就可以让文字块呈现在 path 元素给定的路径上了。

  • startOffset:将路径转换为 textPath 元素的坐标系后,该属性定义了沿路径的初始当前文本位置相对于路径起点的偏移量。

  • method:指示应沿着 textPath 元素路径呈现文本的方法。取值:align|stretch。

  • spacing:指示用户代理应如何确定要沿路径呈现的印刷字符之间的间距。

  • xlink:href:将对资源的引用定义为引用IRI。该链接的确切含义取决于使用它的每个元素的上下文。

<section class="box_27">
    <svg width="500" height="300" style="border: 1px solid #eee;">
        <defs>
            <path id="MyPath" d="M 50 200 C 200 400 900 -200 900 100" />
        </defs>
        <use xlink:href="#MyPath" fill="none" stroke="orange" stroke-width="3" />

        <text font-family="Verdana" font-size="30" fill="#0aa">
            <textPath startOffset="-50" xlink:href="#MyPath" spacing="exact"> 君子之交淡如水,茶人之交醇如茶。 </textPath>
        </text>
        <text x="120" y="30" dx="0" dy="30" font-weight="bold" font-size="30" fill="#0aa" text-anchor="middle">
            君子之交淡如水,茶人之交醇如茶。 </text>
        <text x="20" y="100" font-weight="bold" font-size="30" fill="#0aa" textLength="300"> 君子之交淡如水,茶人之交醇如茶。 </text>
        <text x="20" y="140" font-weight="bold" font-size="30" fill="#0aa" textLength="300"
              lengthAdjust="spacingAndGlyphs" rotate="30"> 君子之交淡如水,茶人之交醇如茶。 </text>
    </svg>
</section>

textPath元素DEMO

10.pattern元素(图案)

使用预定义的图形对一个对象进行填充或描边,就要用到 pattern 元素。pattern 元素让预定义图形能够以固定间隔在 x 轴和 y 轴上重复(或平铺)从而覆盖要涂色的区域。先使用 pattern 元素定义图案,然后在给定的图形元素上用属性 fill 或属性 stroke 引用用来填充或描边的图案。

  • patternUnits:指示将哪个坐标系用于 pattern 元素的几何属性。

  • patternContentUnits:指示要用于 pattern 元素内容的坐标系。

  • patternTransform:定义应用于图案的变换定义列表。

  • x、y:在用户坐标系统中标识了一个x 轴、y 轴坐标。

  • width、height:在用户坐标系统中标识了一个水平长度、垂直长度。

  • xlink:href:将对资源的引用定义为引用IRI。该链接的确切含义取决于使用它的每个元素的上下文。

  • preserveAspectRatio:表示是否强制进行统一缩放。

<section class="box_28">
    <svg width="400" height="400">
        <defs>
            <linearGradient id="Gradient7">
                <stop offset="5%" stop-color="white" />
                <stop offset="95%" stop-color="#0aa" />
            </linearGradient>
            <linearGradient id="Gradient8" x1="0" x2="0" y1="0" y2="1">
                <stop offset="5%" stop-color="white" />
                <stop offset="95%" stop-color="orange" />
            </linearGradient>
            <pattern id="Pattern" x="0" y="0" width=".25" height=".25">
                <rect x="0" y="0" width="50" height="50" fill="#0aa" />
                <line x1="25" y1="25" x2="50" y2="50" stroke-width="5" stroke="url(#Gradient8)" />
                <circle cx="25" cy="25" r="20" fill="url(#Gradient7)" fill-opacity="0.8" />
            </pattern>
        </defs>
        <rect fill="url(#Pattern)" x="0" y="0" width="200" height="200" />
    </svg>
</section>

pattern元素DEMO

SVG 中的路径

path 可能是SVG中最常见的形状。你可以用 path 元素绘制矩形(直角矩形或者圆角矩形)、圆形、椭圆、折线形、多边形,以及一些其他的形状,例如贝塞尔曲线、2次曲线等曲线。

路径可以被填充、描边或者用于剪裁其他元素。

  • d:一个字符串,包含了一系列路径描述。可以使用不同的指令,移动到一个新的点,然后绘制不同的直线和曲线。

注意:指令字母大写表示坐标位置是绝对坐标,指令字母小写表示坐标位置是相对坐标。x、y坐标之间可以用空格或逗号隔开。

以下用 path 元素,绘制上个 polyline 元素 示例:

<section class="box_09">
  <svg width="300px" height="180px" style="border: 1px solid #ccc;">
      <path d="
        M10 10
        L50 50
        L75 175
        L175 150
        L175 50
        L225 75
        L225 150
        L300 150
      "
      fill="none"
      stroke="#0aa"
      stroke-width="2px"
    />
  </svg>
</section>

path元素DEMO

1.直线指令

这里有五种不同的直线指令,你可以使用它们来创建路径。

  • moveto(M 或 m):移动到新的位置

  • lineto(L 或 l):从当前坐标画一条直线到一个新坐标

  • horizontal lineto(H 或 h):画一条水平线到新坐标。只带一个参数,标明在 x 轴移动到的位置

  • vertical lineto(V 或 v):画一条垂直线到新坐标。只带一个参数,标明在 y 轴移动到的位置

  • closepath(Z 或 z):关闭当前路径。它是最简单的命令,而且不带有任何参数。Z 或 z,两种写法作用都一样

**注意:**指令的参数用空格或逗号隔开,多个指令之间不需要隔开。

d="M10 10L50 50L75 175L175 150L175 50L225 75L225 150L300 150"
d="M10,10 L50,50 L75,175 L175,150 L175,50 L225,75 L225,150 L300,150"

**注意:**实际应用中使用指令字母即可。指令字母大写表示坐标位置是绝对位置,指令字母小写表示坐标位置时相对位置。

<section class="box_10">
    <svg width="300px" height="300px" style="border: 1px solid #ccc;">
        <g fill="none">
            <path d="M 0 300 l 150 -300" stroke="red" />
            <path d="M 150 0 l 150 300" stroke="red" />
            <path d="M 50 200 h 200" stroke="#0aa" />
            <path d="M 0 300 q 150 -300 300 0 z" stroke="orange" stroke-width="3px" />
        </g>
    </svg>
</section>

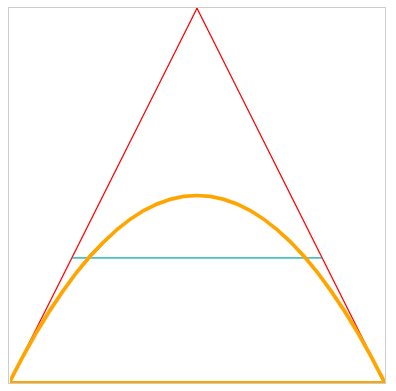

直线指令DEMO

2.曲线指令

绘制平滑曲线的命令有三个,其中两个用来绘制贝塞尔曲线,另外一个用来绘制弧形或者说是圆的一部分:

  • Curveto: 三次贝塞尔曲线指令 (C, c, S, s),需要一个初始点的控制点和一个结束点的控制点,还有一个结束点。

    C (or c) x1,y1 x2,y2 x,y
    S (or c) x2,y2 x,y
    • x1、y1 是曲线起点的控制点坐标

    • x2、y2 是曲线终点的控制点坐标

    • x、y 是曲线的终点坐标。(曲线的起点是上一条指令的终点)

  • Curveto:二次贝塞尔曲线指令 (Q, q, T, t),只需要一个控制点,同时作为起点控制点和终点控制点。

    Q (or q) x1,y1 x,y
    T (or t) x1,y1 x,y
    • x1、y1 是曲线起点和终点的控制点坐标

    • x、y 是曲线的终点坐标

    <section class="box_11">
        <svg width="300px" height="150px" style="border: 1px solid #ccc;">
            <path d="M0 30 C 100 30 150 150 300 30" fill="none" stroke="#0aa" stroke-width="3px" />
            <path d="M0 100 Q 150 180 300 100" fill="none" stroke="orange" />
        </svg>
    </section>

    曲线指令DEMO

为了连缀平滑的贝塞尔曲线,还可以使用 T 和 S 命令。它们的语法比别的 Curveto 命令简单。因为它假定第一个控制点是前一个控制点关于前一个点的反射(即,关于前一个点对称),或者说如果没有前一个控制点的话它实际上就是前一个点。

  • Arcto:椭圆弧线 (A, a),用于绘制一段椭圆片段。若 rx 和 ry 的值相同,则绘制出圆。

    A (or a) rx ry  xAxisRotate  large-arc-flag  sweep-flag  x y
    • rx、ry:弧线在 x 轴、y 轴方向的半径

    • xAxisRotate:与 x 轴夹角的度数

    • large-arc-flag:0 或 1,用来确定是要画小弧(0)还是画大弧(1)

    • sweep-flag:0 或 1,用来确定弧是顺时针方向(1)还是逆时针方向(0)

    • x、y:弧线的终点

    <section class="box_12">
        <svg width="600" height="300" style="border: 1px solid #eee;">
            <path d="M250,100 A120,80 0 0 0 250,200" fill="none" stroke="red" stroke-width="5" />
            <path d="M250,100 A120,80 0 1 1 250,200" fill="none" stroke="#0aa" stroke-width="3" />
            <path d="M250,100 A120,80 0 1 0 250,200" fill="none" stroke="orange" stroke-width="1" />
            <path d="M250,100 A120,80 0 0 1 250,200" fill="none" stroke="#a0a" stroke-width="3" />
        </svg>
    </section>

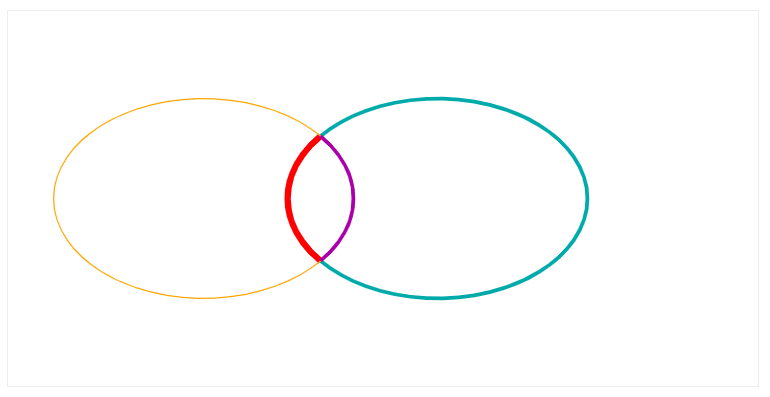

    椭圆弧线指令DEMO

SVG 中的其他元素

SVG 中的标记(Marker)

marker 元素定义了在特定的 path、line、polyline、polygon 元素上绘制的箭头或者多边标记图形。

  • markerUnits:

  • refX、refY:定义元素参考点的x、y坐标

  • markerWidth、markerHeight:定义 marker元素的宽度、高度。

  • orient:指示将标记放置在形状上的位置时如何旋转标记。

marker-start、marker-mid、marker-end 这三个 CSS 属性会将标记分别放置在路径的开始、中间和结束位置。

可以设置markerUnits=”strokeWidth” 使得标记进行缩放来适应路径描边的大小

<section class="box_13">
    <svg width="300" height="150" style="border: 1px solid #eee;">
        <defs>
            <marker id="markerCircle" markerWidth="20" markerHeight="20" refX="5" refY="5">
                <circle cx="5" cy="5" r="3" style="stroke: none; fill: orange;" />
            </marker>
            <marker id="markerCircle2" markerWidth="8" markerHeight="8" refX="5" refY="5">
                <circle cx="5" cy="5" r="5" style="stroke: none; fill: red;" />
            </marker>
            <marker id="markerArrow" markerWidth="13" markerHeight="13" refX="2" refY="6" orient="auto"
                    markerUnits="strokeWidth">
                <path d="M2,2 L2,11 L10,6 L2,2" style="fill: orange;" />
            </marker>
        </defs>
        <path d="M75 25 h150 v100 l -100 -50"
              style="stroke: #0aa; fill: none; marker-start: url(#markerCircle); marker-mid: url(#markerCircle2);  marker-end: url(#markerArrow); " />
    </svg>
</section>

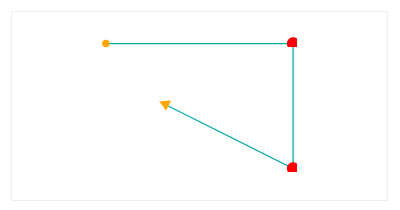

标记DEMO

SVG 中的clipPath

SVG 剪裁路径是指根据指定的路径或形状来剪裁 SVG 图形。应用了剪裁路径的图形,在剪裁路径内部的图形可以被显示出来,在剪裁路径之外的图形会被隐藏。

你可以使用任何图形来作为剪裁路径或者被剪裁的对象。可以是文字、圆形、椭圆、多边形或自定义路径。

<section class="box_14">
    <svg viewBox="0 0 100 100" style="width: 300px; border: 1px solid #eee;">
        <clipPath id="myClip">
            <circle cx="40" cy="35" r="35" />
        </clipPath>
        <path id="heart" d="M10 30 A20 20 0 0 1 50 30 A20 20 0 0 1 90 30 Q90 60 50 90 Q10 60 10 30 Z"
              style="clip-path: url(#myClip);" fill="#0aa" />
    </svg>
</section>

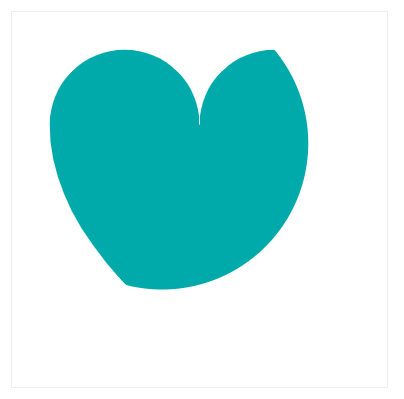

clipPath DEMO

SVG DEFS元素、SYMBOL元素和USE元素

  • defs 元素:用于预定义一个元素使其能够在 SVG 图像中重复使用。在 defs 元素中定义的图形元素不会直接呈现。

  • symbol 元素:用于定义可重复使用的符号。

    symbol 能够创建自己的视窗,所以能够应用 viewBox 和 preserveAspectRatio 属性。

  • use 元素:可以在SVG图像中多次重用一个预定义的SVG图形,包括 <g> 元素和<symbol>元素。use 元素可以引入在 defs 元素中定义的图形。

    出于安全原因,一些浏览器可能在use元素上应用同源策略,还有可能拒绝载入xlink:href属性内的跨源URI。

<section class="box_15">
    <svg viewBox="0 0 300 300" style="width: 300px; border: 1px solid #eee;">
        <defs>
            <g id="shape" stroke-width="1">
                <line x1="150" y1="150" x2="150" y2="300" />
                <circle cx="150" cy="150" r="120" />
            </g>
        </defs>
        <symbol id="shape2">
            <circle cx="75" cy="75" r="75" style="fill: orange;" />
        </symbol>
        <use xlink:href="#shape" style="stroke: #0aa; fill: none;" />
        <use xlink:href="#shape2" x="150" y="75" />
    </svg>
</section>

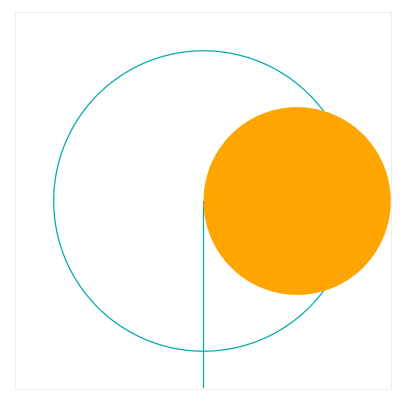

defs-symbol-use DEMO

SVG元素的样式属性

SVG 元素不同于普通的 HTML 元素,具有特殊的一些样式属性。这些属性的声明可以通过SVG元素属性的方式直接声明,也可以通过 CSS样式表中进行声明。

语法和在 html 里使用 CSS 一样,只不过你要把 background-colorborder 改成 fillstroke

注意,不是所有的属性都能用 CSS 来设置。上色和填充的部分一般是可以用 CSS 来设置的,比如fillstrokestroke-dasharray等,但是不包括下面会提到的渐变和图案等功能。另外,widthheight,以及路径的命令等等,都不能用css设置。判断它们能不能用CSS设置还是比较容易的。

SVG 规范将属性区分成 properties 和其他 attributes,前者是可以用CSS设置的,后者不能。

以下是一些 CSS2 规范之中未定义的,SVG 独有的部分样式属性:

  • fill:元素的填充颜色

  • fill-opacity:元素的填充颜色透明度

  • stroke:元素的笔画颜色

  • stroke-width:元素的笔画宽度

  • stroke-linecap:定义元素顶点样式

  • stroke-dasharray:虚线样式虚线长度

  • stroke-dashoffset:虚线样式的偏移长度

  • stroke-linejoin:定义元素之间的连接点的形状

  • stroke-opacity:元素的笔画颜色透明度

我们可以通过以下方法引用样式属性:

  1. 使用属性来添加CSS样式。

    <circle stroke="none" fill="#0aa" />
  2. 使用 STYLE 属性。

    <circle style="stroke: none; fill: #0aa;" />
  3. 使用内联样式表。

    这种使用内联样式表的工作方式和在HTML元素上使用内联样式表是完全相同的。样式可以定义在 svg 元素外,也可以定义在 svg 元素内。

    <style>
        .class_name2 { stroke: #0aa; fill: #a0a; }
    </style>
    <svg>
        <style type="text/css" >
            <![CDATA[
            circle { stroke: #0aa; fill: orange; }
            .class_name1 { stroke: #0aa; fill: red; }
            ]]>
        </style>
        <circle cx="40" cy="40" r="25"/>
        <circle class="class_name1" cx="120" cy="40" r="25"/>
        <circle class="class_name2" cx="200" cy="40" r="25"/>
    </svg>
  4. 使用外部样式表来添加CSS样式。

    <?xml-stylesheet type="text/css" href="svg-stylesheet.css" ?>

SVG 中的渐变效果

SVG 可以创建和并在填充和描边上应用渐变色。

有两种类型的渐变:线性渐变和径向渐变。你必须给渐变内容指定一个id属性,否则文档内的其他元素就不能引用它。为了让渐变能被重复使用,渐变内容需要定义在 defs 标签内部,而不是定义在形状上面。

线性渐变

线性渐变沿着直线改变颜色,要插入一个线性渐变,你需要在 SVG 文件的 defs 元素内部,创建一个 linearGradient 元素。

  • gradientUnits:定义用于在渐变元素上指定的属性的坐标系。取值:userSpaceOnUseobjectBoundingBox,默认值为objectBoundingBoxobjectBoundingBox 用百分比表示相对于当前SVG视口的值。userSpaceOnUse 使用绝对单元。

  • gradientTransform:定义从渐变坐标系到目标坐标系的转换。

  • x1、y1、x2、y2:起点的和结束点的坐标。用于定义渐变的方向和范围。

  • spreadMethod:确定如何填充超出定义的渐变边的形状。

    • pad(默认值):该值表示渐变的最终颜色填充了超出渐变边缘的形状。

    • reflect:此值表示渐变超过其边缘反向重复。

    • repeat:此值指定渐变以原始顺序重复其边缘。

  • xlink:href:引入其他 linearGradient 元素

<section class="box_24">
    <svg width="500" height="300">
        <defs>
            <linearGradient id="Gradient1">
                <stop stop-color="orange" offset="0%" />
                <stop stop-color="white" stop-opacity="0.5" offset="50%" />
                <stop stop-color="#0aa" offset="100%" />
            </linearGradient>
            <linearGradient id="Gradient2" x1="0" y1="0" x2="1" y2="1" xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#Gradient1" />
            <linearGradient id="Gradient3" x1="33%" x2="67%" y1="33%" y2="67%" spreadMethod="reflect" xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#Gradient1" />
        </defs>
        <rect x="0" y="50" rx="30" ry="30" width="150" height="150" fill="url(#Gradient1)" />
        <rect x="175" y="50" rx="30" ry="30" width="150" height="150" fill="url(#Gradient2)" />
        <rect x="350" y="50" rx="30" ry="30" width="150" height="150" fill="url(#Gradient3)" />
    </svg>
</section>

线性渐变DEMO

可以在 stop 元素中定义,stop-colorstop-opacityfill 属性,也可以定义在 css 中:

<style type="text/css"><![CDATA[
    #rect { fill: url(#Gradient1); }
    .stop { stop-color: black; stop-opacity: 0; }
    ]]></style>

linearGradient 元素还需要一些其他的属性值,它们指定了渐变的大小和出现范围。渐变的方向可以通过两个点来控制,它们分别是属性x1、x2、y1和y2,这些属性定义了渐变路线走向。

可以在渐变上使用 xlink:href 属性,使一个渐变的属性和颜色中值(stop)可以被另一个渐变包含引用。

<linearGradient id="Gradient2" x1="0" y1="0" x2="1" y2="1" xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#Gradient1"/>

径向渐变

径向渐变与线性渐变相似,只是它是从一个点开始发散绘制渐变。创建径向渐变需要在文档的 defs 中添加一个 radialGradient 元素。

  • cx、cy:中心点的 x、y 轴坐标。

  • r:定义圆的半径

  • fx、fy:定义径向渐变的焦点的 x、y 轴坐标。如果该属性没有被定义,就假定它与中心点是同一位置。

  • fr:定义径向渐变的焦点的半径。若该属性没有被定义,默认值为 0%。

<section class="box_25">
    <svg width="500" height="300">
        <defs>
            <radialGradient id="Gradient4">
                <stop stop-color="orange" offset="0%" />
                <stop stop-color="white" stop-opacity="0.5" offset="50%" />
                <stop stop-color="#0aa" offset="100%" />
            </radialGradient>
            <radialGradient id="Gradient5" cx="0.5" cy="0" r="1" xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#Gradient4" />
            <radialGradient id="Gradient6" fx="0.5" fy="0.35" fr="0.25" spreadMethod="reflect" xmlns:xlink="http://www.w3.org/1999/xlink" xlink:href="#Gradient4" />
        </defs>
        <rect x="0" y="50" rx="30" ry="30" width="150" height="150" fill="url(#Gradient4)" />
        <rect x="175" y="50" rx="30" ry="30" width="150" height="150" fill="url(#Gradient5)" />
        <rect x="350" y="50" rx="30" ry="30" width="150" height="150" fill="url(#Gradient6)" />
    </svg>
</section>

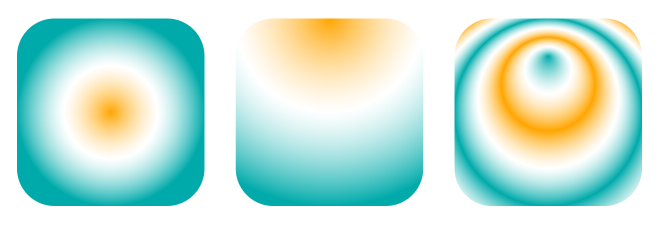

径向渐变DEMO

SVG 中的SMIL动画

SMIL 是 Synchronized Multimedia Integration Language(同步多媒体集成语言)的首字母缩写简称。SMIL 开发组和 SVG 开发组合作开发了 SMIL 动画规范,在规范中制定了一个基本的 XML 动画特征集合。SVG 吸收了 SMIL 动画规范当中的动画优点,并提供了一些 SVG 继承实现。

SMIL允许你做下面这些事情:

  • 动画元素的数值属性(X, Y, …)

  • 动画属性变换(平移或旋转)

  • 动画颜色属性

  • 沿着运动路径运动

不论使用 4 个动画元素中的哪一个,你都需要为它指定一个动画目标。可以使用 xlink:href 属性来指定动画目标。这个属性指向将要执行动画的元素。这个元素必须在当前的 SVG 文档中。动画元素也可以嵌套在 SVG 元素中。如果没有为动画元素指定 xlink:href 属性,那么动画的目标元素就是当前动画元素的直接父元素。

<rect id="cool_shape" ... />
<animate xlink:href="#cool_shape" ... />

SVG 五大动画元素

set元素

此元素没有动画效果。可以实现基本的延迟功能。即,可以在特定时间之后修改某个属性值(也可以是 CSS 属性值)

<section class="box_18">
    <svg width="320" height="320">
        <g>
            <text font-family="microsoft yahei" font-size="80" y="160" x="160" fill="#0aa">
                SVG
                <set attributeName="x" attributeType="XML" to="60" begin="2s" />
            </text>
        </g>
    </svg>
</section>

set元素DEMO

animate元素

基础动画元素。实现单属性的动画过渡效果。类似于 CSS3 中的 transition 属性

<section class="box_19">
    <svg width="320" height="320">
        <g>
            <text font-family="microsoft yahei" font-size="80" y="160" x="160" fill="#0aa">
                SVG
                <animate attributeName="x" from="160" to="60" begin="0s" dur="3s" repeatCount="indefinite" />
            </text>
        </g>
    </svg>
</section>

animate元素DEMO

animateTransform

实现 transform 变换动画效果的。

<section class="box_20">
    <svg width="640" height="640">
        <g>
            <text font-family="microsoft yahei" font-size="80" y="160" x="160" fill="#0aa">
                SVG
                <animateTransform attributeName="transform" begin="0s" dur="3s" type="scale" from="1" to="1.5" repeatCount="indefinite" />
            </text>
        </g>
    </svg>
</section>

animateTransform元素DEMO

animateMotion元素

可以让 SVG 图形沿着特定的 path 路径运动。

<section class="box_21">
    <svg width="360" height="200">
        <text font-family="microsoft yahei" font-size="40" x="0" y="0" fill="#0aa">SVG
            <animateMotion path="M10,80 q100,120 120,20 q140,-50 160,0" begin="0s" dur="3s" rotate="auto"
                           repeatCount="indefinite" />
        </text>
        <path d="M10,80 q100,120 120,20 q80,-80 160,0" stroke="#0aa" stroke-width="2" fill="none" />
    </svg>
</section>

animateMotion元素DEMO

与使用 CSS 动画的区别

SVG 元素可以像 HTML 元素一样,使用 CSS keyframes 和 animation 属性或者 CSS transitions 来制作各种动画效果。大多数情况下,一个复杂的动画效果需要组合多种变换效果:旋转、倾斜、缩放以及他们的转换和过渡效果。

多数情况下,SVG元素和HTML元素在使用 transform 和 transform-origin上是相同的。但它们之间也有不同之处:

  • SVG 元素不能使用 box model 来管理,因此,它没有margin、padding、border或content boxes。

  • 默认情况下,一个 HTML 元素的 transform 原点位于该元素的 (50%, 50%) 的地方,这里是元素的中心点。与之不同,SVG 元素的 transform 原点位于当前用户坐标系统的原点上,这个点是画布的左上角位置

SVG 动画的参数详解

attributeName属性

动画属性的名称

  • 可以是元素直接暴露的属性,例如,对于本文反复出现的「马」对应的text元素上的 x, y或者 font-size;

  • 可以是CSS属性。例如,透明度 opacity。

attributeType属性

动画属性的可选值:CSS | XML | auto。

attributeType 支持三个固定参数,CSS、XML、auto。用来表明 attributeName 属性值的列表。x、y 以及 transform 就属于 XML, opacity就属于 CSS。 auto 为默认值,自动判别的意思。

from, to, by, values

类似于CSS3中的关键帧定义。

  • from:动画的起始值,缺省默认值

  • to:指定动画的结束值

  • by:动画的相对变化值

  • values:用分号分隔的一个或多个值,可以看出是动画的多个关键值点

<svg width="320" height="320">
    <g>
        <text font-family="microsoft yahei" font-size="80" y="160" x="160" fill="#0aa">
            SVG
            <animate attributeName="x" from="160" to="60" begin="0s" dur="3s" repeatCount="indefinite" />
        </text>
    </g>
</svg>

begin, end

可选值包括:

  • time-value:表示具体的时间值。常见单位有 h | min | s | ms,默认单位为 s 。时间值还支持 hh:mm:ss 这种写法,因此,90s 我们也可以使用 01:30 表示。

  • offset-value:表示偏移值,数值前面有 +-。 应该指相对于 documentbegin 值而言。

  • syncbase-value:基于同步确定的值。语法为:[元素的id].begin/end +/- 时间值。 就是说借用其他元素的 begin 值再加加减减,这个可以准确实现两个独立元素的动画级联效果。

  • event-value:这个表示与事件相关联的值。类似于 PowerPoint 动画的“点击执行该动画”。语法是: [元素的id].[事件类型] +/- 时间值

  • repeat-value:指某动画重复多少次结束之后开始执行动画。语法为: [元素的id].repeat(整数) +/- 时间值。

  • accessKey-value:定义快捷键。即按下某个按键动画开始。语法为:accessKey(character)。 character 表示快捷键所在的字符。

  • wallclock-sync-value:指真实世界的时钟时间定义。时间语法是基于在 ISO8601 中定义的语法。

  • indefinite:表示“无限等待”。需要 beginElement() 方法触发或者指向该动画元素的超链接(SVG中的a元素)。

dur

该属性标识了动画的简单持续时间。常规时间值:clock-value | indefinite。

指定简单持续时间的时长。值必须大于0。可以用小时(h)、分钟(m)、秒(s)、毫秒(ms)表达这个值。可以组合这些时间表达式以提供一个复合的持续时间,比如这样:hh:mm:ss.iii 或者这样:mm:ss.iii

如果一个动画元素不带有 dur 属性,简单持续时间就是无限期的。

calcMode、keyTimes、 keySplines

calcMode 属性支持4个值:discrete | linear | paced | spline

  • discrete: from 值直接跳到 to 值。类似于step(1, end)。

  • linear: animateMotion元素以外元素的calcMode默认值。动画从头到尾的速率都是一致的。

  • paced: 通过插值让动画的变化步调平稳均匀。仅支持线性数值区域内的属性,这样点之间“距离”的概念才能被计算(如 position, width, height等)。如果paced指定,任何 keyTimeskeySplines值将会失效。

  • spline: 插值定义贝塞尔曲线。spline点的定义在keyTimes属性中,每个时间间隔控制点由keySplines定义。

keyTimes: 是关键时间点的意思。一个以分号分隔的时间值列表,用于控制动画的执行步骤。列表中的每个值与 values 中的值一一对应,定义了 values 中的值在动画中何时执行,keyTimes 列表中的每一个值都是指定在[0-1]之间的浮点数,表示动画的完成时间。

前面提到过 values 也是多值,这里有一些约定的规则:首先,keyTimes 值的数目要和 values 一致,如果是 from/to/by 动画,keyTimes 就必须有两个值。然后对于 linear 和 spline 动画,第一个数字要是0, 最后一个是1。

最后,每个连续的时间值必须比它前面的值大或者相等。

repeatCount, repeatDur

repeatCount 表示动画执行次数,可以是合法数值或者 indefinite (动画循环到电脑死机)。

repeatDur 定义重复动画的总时间。可以是普通时间值或者 indefinite(动画循环到电脑死机)。

fill

表示动画间隙的填充方式。支持参数有:freeze | remove。其中remove是默认值,表示动画结束直接回到开始的地方。freeze 表示动画结束后像是被冻住了,元素保持了动画结束之后的状态。

accumulate, additive

accumulate 是累积的意思。支持参数有:none | sum。 默认值是 none 。如果值是 sum 表示动画结束时候的位置作为下次动画的起始位置。

additive 控制动画是否附加。支持参数有:replace | sum. 默认值是 replace 。如果值是 sum 表示动画的基础知识会附加到其他低优先级的动画上,

restart

restart控制重新开启动画的规则。支持的参数有:always | whenNotActive | never.

  • always 是默认值,表示总是,也就是点一次圈圈,马儿跑一下。

  • whenNotActive 表示动画正在进行的时候,是不能重启动画的。

  • never 表示动画是一波流。

SVG 与 Javascript

当 SVG 嵌入到 HTML 页面的时候,你可以使用 Javascript 来操作 SVG 元素,就像操作其他 HTML 元素一样。

  • 通过 ID 或 class 获取 SVG 元素

  • 可以读取/修改 SVG 元素的属性值

  • 可以读取/修改 SVG 元素的 css 属性值

  • 可以给 SVG 元素及其子元素添加事件监听

  • 动画的暂停与播放

    // svg指当前svg DOM元素
    svg.pauseAnimations(); // 暂停
    svg.unpauseAnimations(); // 重启动

相关链接

SVG元素在移动H5页面动画的应用

SVG 动画精髓

MDN SVG

MDN SVG教程

最后更新于
